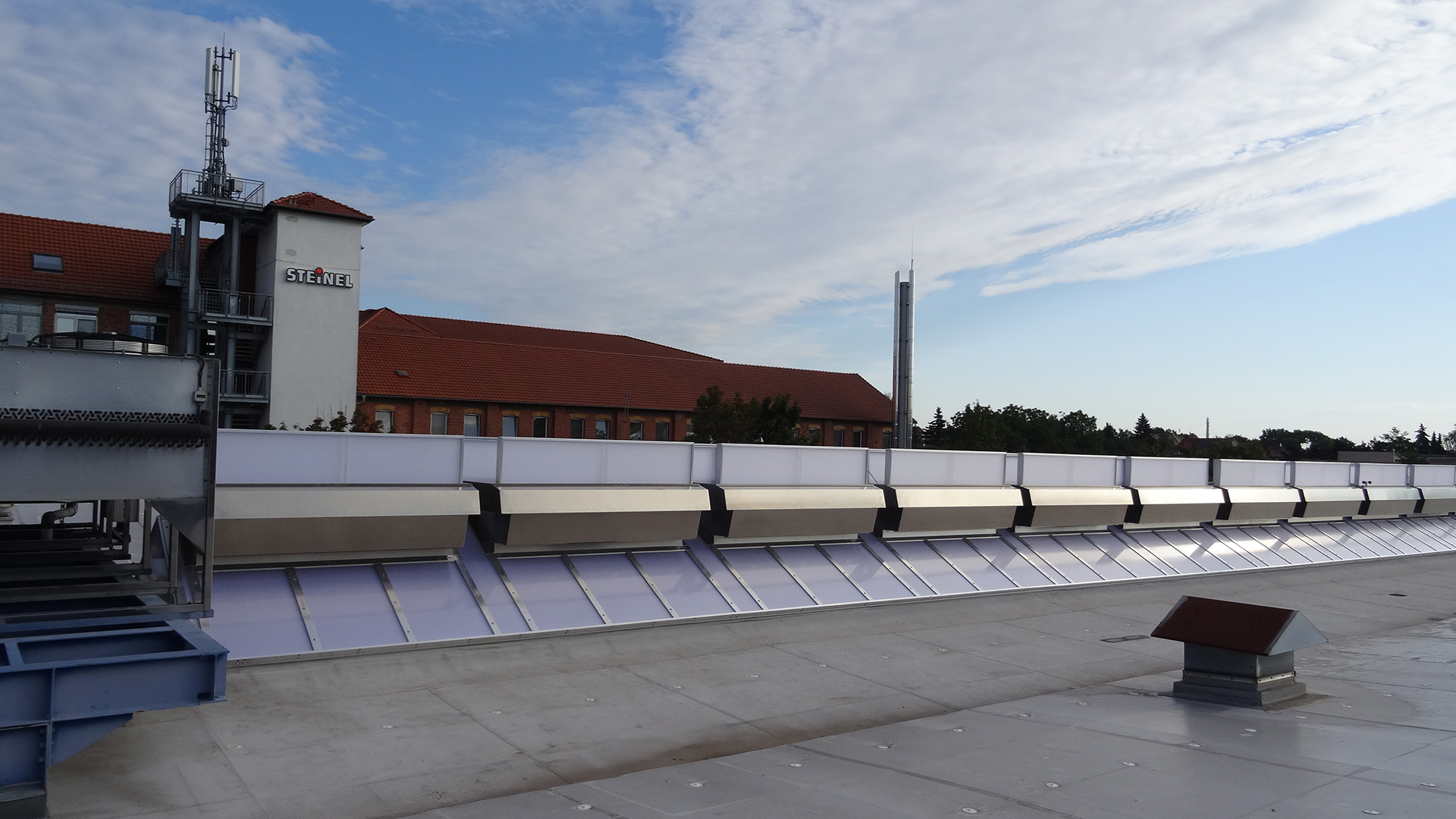

Doppelklappe Megaphönix

Natürliche Lüftung bei jedem Wetter

Der MEGAPHÖNIX ist ein Mehrzwecklüfter. Zwei Hauben auf der Oberseite können bei gutem Wetter geöffnet werden. Aber auch im geschlossenen Zustand lassen die Hauben Tageslicht ins Gebäude. Bei einsetzendem Regen schließen über einen Regensensor gesteuert die äußeren Hauben und es öffnen sich längsseitige Innenklappen, die eine Lüftung ermöglichen, ohne das Regen eindringen kann. Da der MEGAPHÖNIX zudem als natürlicher Rauch- und Wärmeabzug zugelassen ist, bietet er einen echten Mehrfachnutzen.
Die Doppelklappe MEGAPHÖNIX vereint Allwetter-Lüftung, Tageslicht-Ausleuchtung und Brandschutzsicherheit. Dabei entspricht der MEGAPHÖNIX in Abhängigkeit von der Ausführung den Anforderungen nach DIN EN 12101-2 und VdS 2159. Die EG-Konformitätserklärung wird zusammen mit dem Produkt überreicht.

Einsatzgebiete
In der Schwer- und Automobilindustrie sowie auch in anderen Industriezweigen entsteht in der Produktion teilweise sehr viel Wärme. Wir nutzen dabei physikalische Gesetzmäßigkeiten, um die Energie auf natürlichem Wege nach außen zu transportieren. Durch Temperatur- und Druckdifferenzen, thermischen Auftrieb (Kamineffekt) und einer Lüftungsstellung unserer Doppelklappensysteme von 90° zur täglichen Lüftung, erreichen wir dies mit maximalen Erfolg.
Wie die Doppelklappe PHÖNIX eignet sich auch der Megaphönix für nahezu alle industriellen Einsatzbereiche. Mit seiner Möglichkeit der Schlechtwetterlüftung unterstützt er besonders in Industriehallen, in denen stetig ein erhöhtes Feuchtigkeits- oder auch Wärmeaufkommen herrscht und unabhängig vom Wetter abgeführt werden muss.
Der MEGAPHÖNIX löst ideal die unterschiedlichen branchenspezifischen Probleme und hat somit breite Einsatzgebiete:

  • Kunststoffindustrie
  • Automobilindustrie
  • Maschinenbau
  • Nahrungsmittelindustrie
  • Papierindustrie
  • Textilindustrie
  • Chemische Industrie
  • Elektroindustrie
  • Kraftwerke
  • Müllverbrennungsanlagen

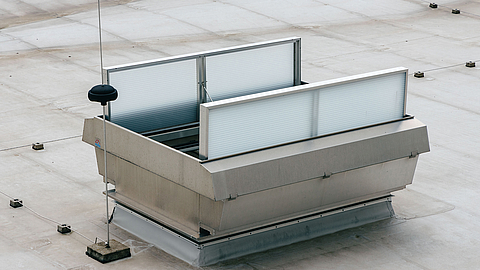

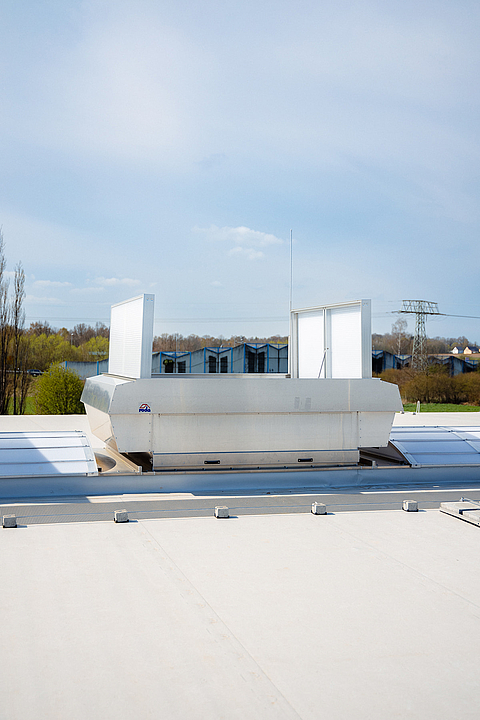

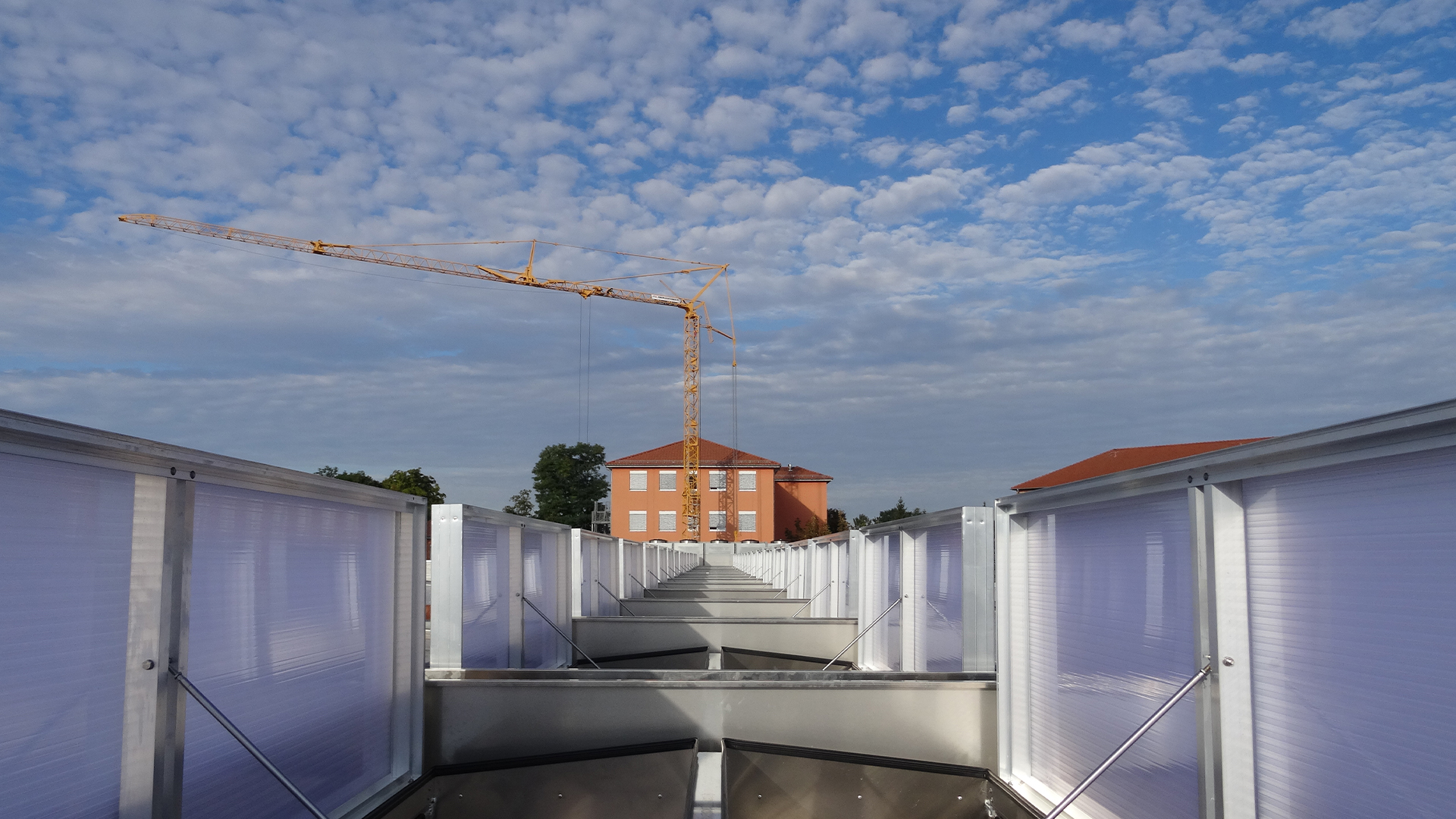

Schönwetter-Lüftung
Die Thermik, die in jedem Gebäude vorhanden ist, ist der Ausgangspunkt für die Wirkungsweise des MEGAPHÖNIX. Der Auftrieb bewirkt eine ständige Luftzirkulation im Gebäude. Verbrauchte Luft und Rauch werden ständig durch Frischluft ausgetauscht. Bei schönem Wetter können die Außenhauben geöffnet werden und die verbrauchte Hallenluft strömt nach außen.
Die Thermik ist der Motor für die Entlüftung, sodass keine zusätzlichen Energiekosten für die elektrischen Antriebe von Ventilatoren und Absaugungen anfallen. Zudem erzeugt eine natürliche Lüftung keinen zusätzlichen Lärm.

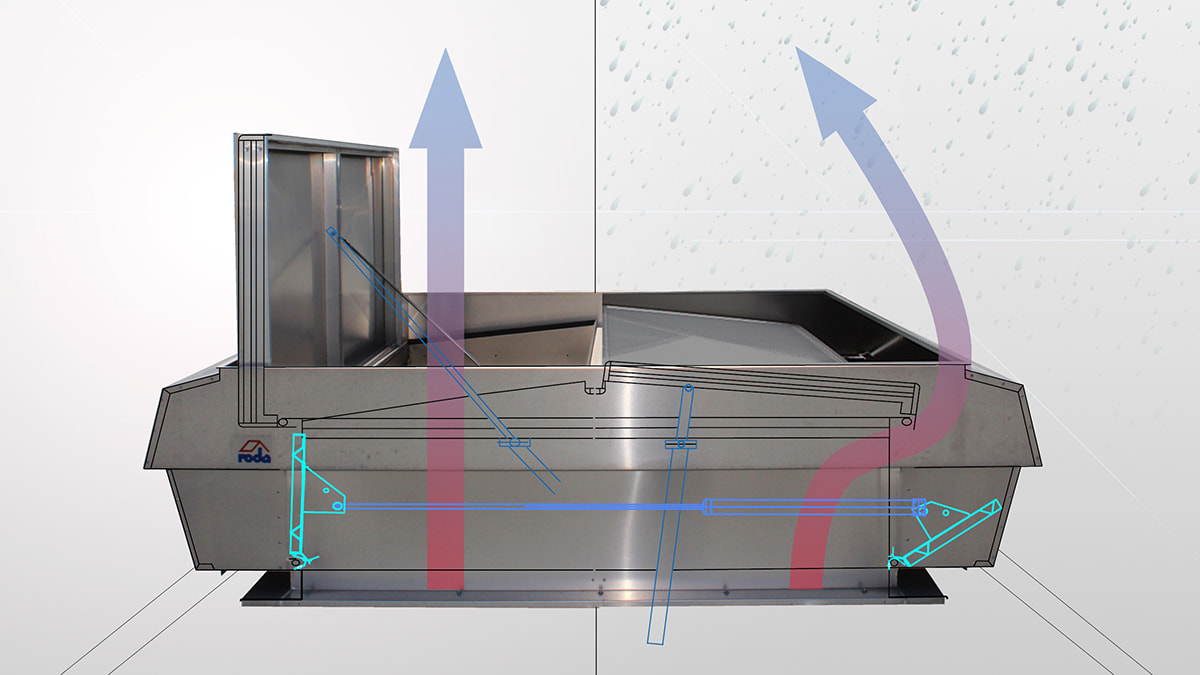

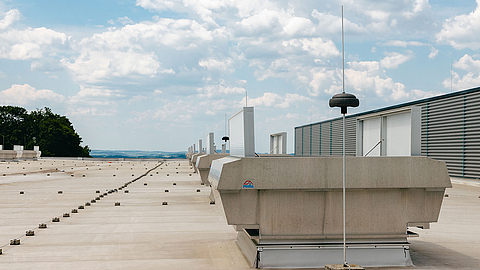

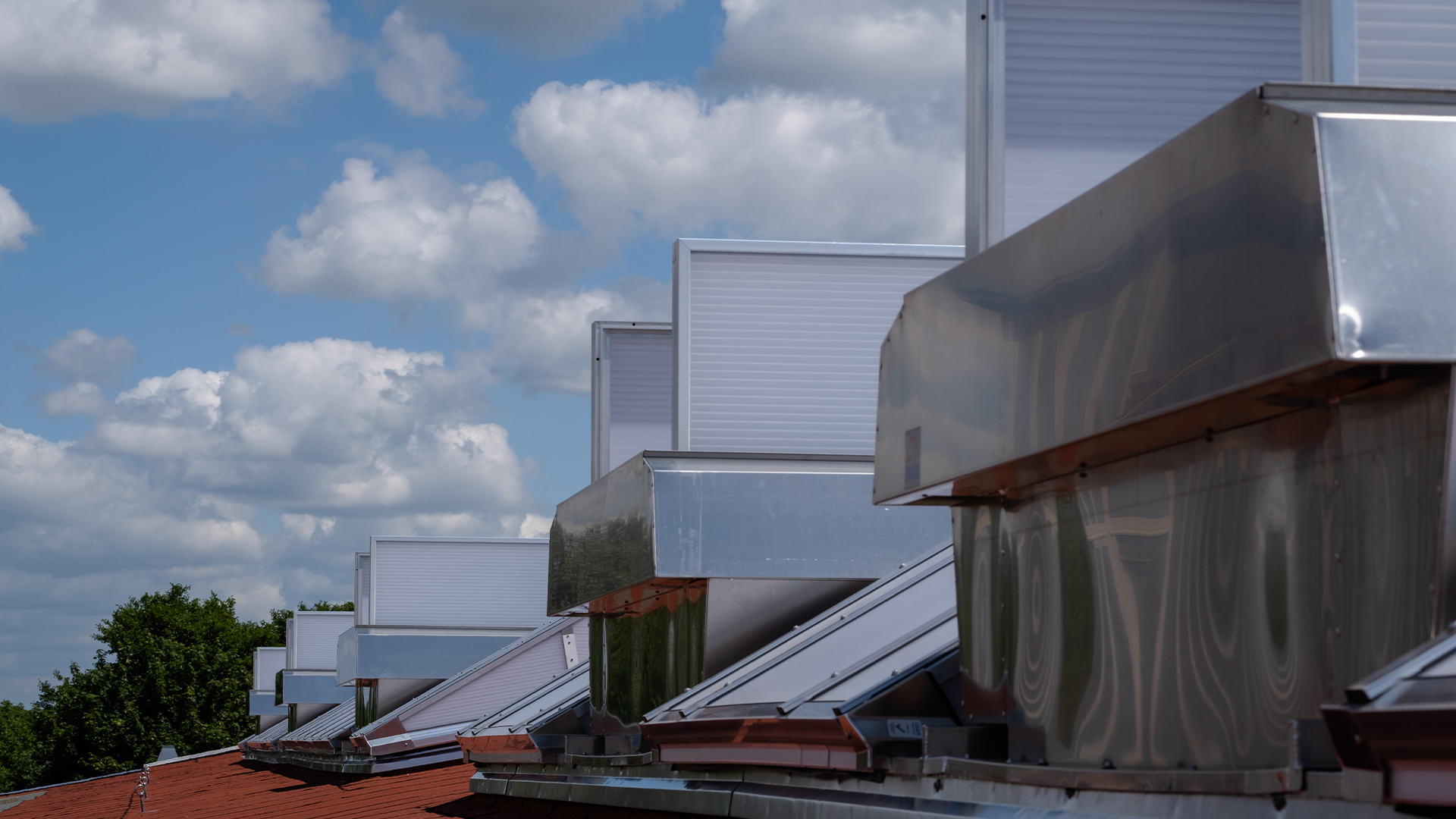

Schlechtwetter-Lüftung
Auch bei Regenwetter brauchen Sie nicht auf Lüftung verzichten. Die Doppelklappe MEGAPHÖNIX regelt das erforderliche Lüftungsvolumen je nach Wetterlage über sein Steuerungssystem. Mit Hilfe der Regensensorsteuerung werden die Außenhauben automatisch geschlossen und gleichzeitig Innenklappen geöffnet. Die Steuerung erfolgt mit Druckluft über Pneumatikzylinder. Durch die regensicheren Innenklappen kann eine wettergeschützte Lüftung erfolgen.

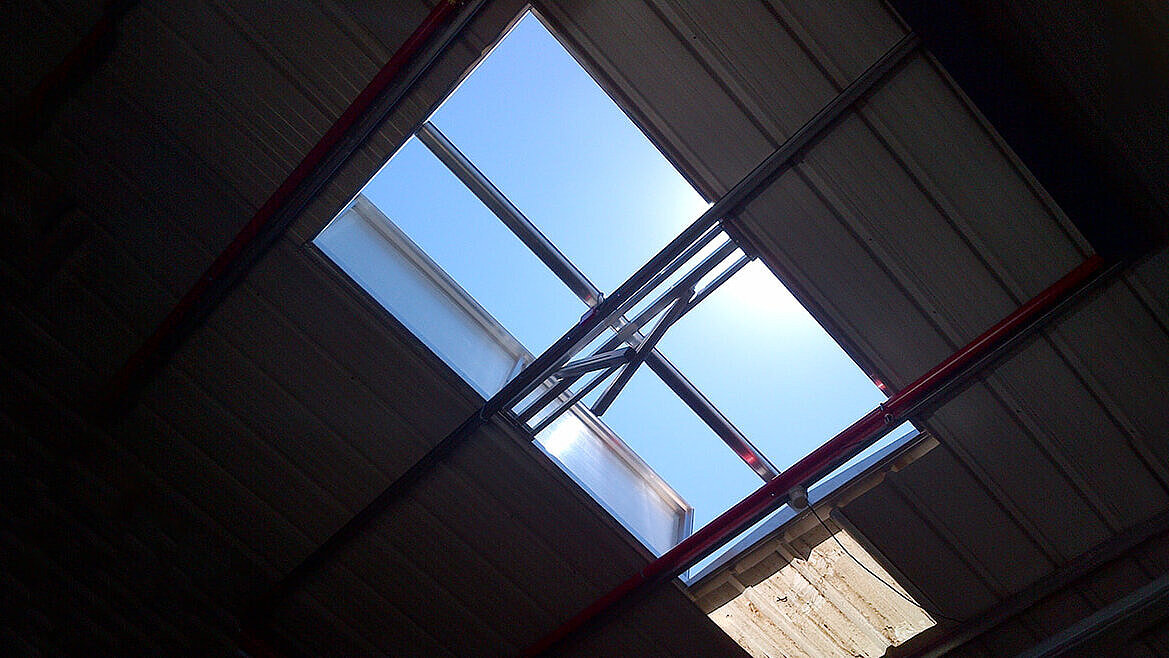

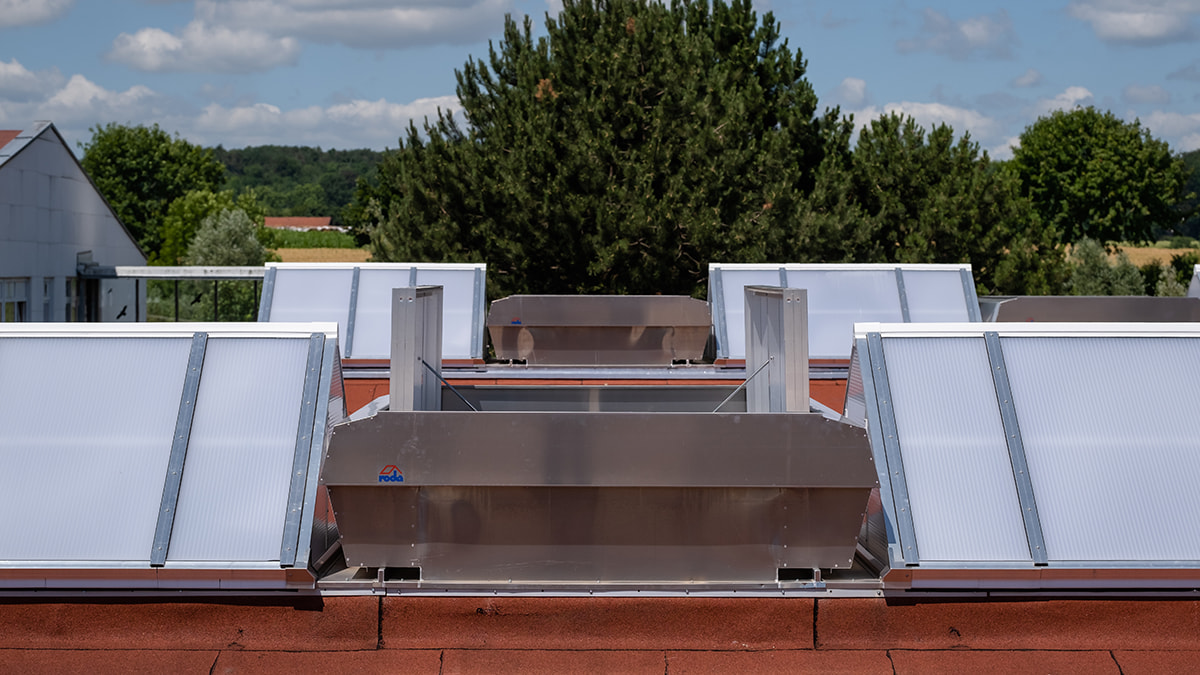

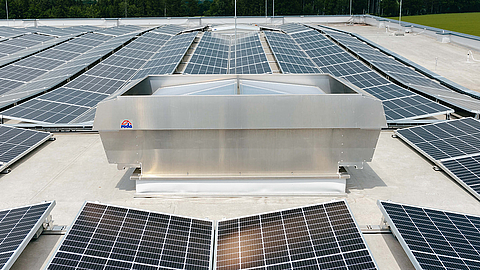

Tageslicht-Ausleuchtung
Tageslicht hat gegenüber Kunstlicht eine positive psychologische Wirkung auf die arbeitenden Menschen und spart zudem Energie. Es genügen oft nur wenige lichtdurchlässige Geräte, um in einer Halle die erforderliche Helligkeit zu erreichen. Lichteinfall durch Dachöffnungen ist um ein fünffaches effektiver als seitlich durchs Fenster.
Egal ob im geöffneten Zustand durch direkten Tageslichteinfall oder im geschlossenen Zustand durch die transparenten Außenhauben, der MEGAPHÖNIX bietet in jedem Fall ein besseres Arbeitsklima.


Brandschutz
Die Doppelklappe MEGAPHÖNIX hat zusätzlich die Funktion eines natürlichen Rauchabzugssystems im Brandfall. Bei den heutigen Industriebränden ist es gerade die starke Rauchentwicklung, die die Brandbekämpfung so erschwert. Das bedeutet Lebensgefahr für die Menschen sowie hohe Schäden an Sachwerten.
Der MEGAPHÖNIX öffnet im Ernstfall bei einer vorgegebenen Temperatur automatisch die Außenhauben. Rauch, Hitze und unverbrannte Gase können ins Freie entweichen. Die entstandene raucharme Zone sorgt dafür, dass die Personen die Halle ohne Gefahr verlassen können und ermöglicht der eintreffenden Feuerwehr einen effektiven und schnellen Löscheinsatz.


Einsatzbereiche

Flachdach

Sheddach

Sattel-Oberlicht

Tonnen-Oberlicht

Vorteile

Doppelklappe Megaphönix

  • Ideale Entlüftung bei jedem Wetter in Betrieben mit hohem Wärmeaufkommen
  • Flexible Baugrößen für jede Dachöffnung bis 4,75m2
  • Natürliche, energieeinsparende Tageslichtausleuchtung
  • Natürlicher Rauchabzug
  • Ideal für Sanierungsvorhaben
  • Vielseitige Einbaumöglichkeiten
  • Schallgedämmte Entlüftung unter Verwendung eines Kulissenschalldämpfers möglich
  • Für Neubau und nachträglichen Einbau
  • Gut kombinierbar mit Oberlichtern
  • Natürliche Entlüftung auch bei Regen
  • Eignung für hohe Schnee- und Windsoglasten
  • Guter aerodynamischer Wirkungsgrad
  • Hagel- und durchsturzsicher in Abhängigkeit von der Ausführung
  • Lieferung auch mit Dunkelklappe
  • Bohrlochfreie Sockelanbindung über Spannverschlüsse
  • Fertigung sämtlicher Konsolen aus hochfesten Alugussteile
  • Recycelbares Produkt ohne schädliche Materialien
  • Effiziente Abführung des Regenwassers über Mittelrinnen
  • Individuelle Farbgebung durch Pulverbeschichtung in RAL-Farben

Technische Details

Doppelklappe Megaphönix

AUSFÜHRUNGEN

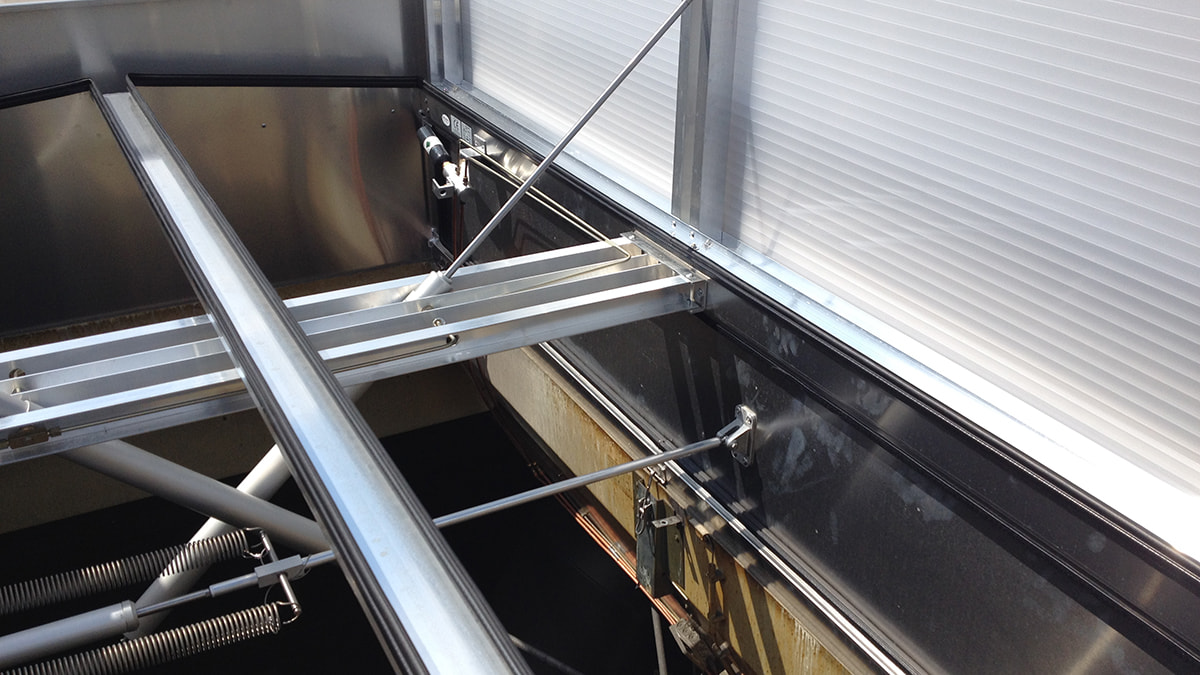

Als Basis seiner Konstruktion dient ein PHÖNIX, der zusätzlich mit einer angepassten Rahmenkonstruktion, die über längsseitige Öffnungsklappen verfügt, ausgestattet wird. Die regensichere Entlüftung erfolgt über pneumatisch oder elektrisch bedienbare Innenklappen. Die Steuerung der Haubenflügel erfolgt entweder mittels endlagenverriegelter Druckluftzylinder mit Fernentriegelung oder elektrisch.

Pneumatisch betriebener Öffnungsmechanismus im Brandfall

  • Automatisch über ein Thermoventil (TVV) und angeschlossener CO2-Kartusche
  • Über einen Feuernotschaltkasten mit CO2-Kartusche
  • Über Brandmeldezentrale ausgelöst durch Rauchmelder oder RWA-Taster (optional)


Elektrisch betriebener Öffnungsmechanismus im Brandfall

  • Über eine RWA-Zentrale mit Pufferakkus
  • Über Rauchmelder oder RWA-Taster
  • Mit zwischen geschalteter Brandmeldezentrale (optional)


Öffnungsmechanismus zur täglichen Nutzung

  • Über bauseitiges Druckluftnetz über Lüftungsschaltkasten (bei Pneumatik) oder RWA-Zentrale (bei 24V Stellmotoren) durch:
  • Lüftungsschaltkasten
  • Taster
  • Zeitschaltuhr zur Nachtauskühlung (optional)
  • Wind- und Regensensor zum Schlechtwetterschutz (optional)


GRÖßE

Da unsere Geräte auf Kundenbestellung gefertigt werden, ist die Herstellung des MEGAPHÖNIX in allen Längen- und Breitenabmessungen von 500 x 3000 mm bis 1000 x 2000 mm möglich.
Des Weiteren kann je nach Örtlichkeit und Anforderungen zwischen verschiedenen Ausführungen die geeignete ausgewählt werden. Besonders in Bezug auf verschiedene:

Verglasungsvarianten

Die roda Haubenrahmen sind aus formstabilen korrosionsbeständigen Aluminium-Profilen mit der Legierung AlMgSi05 gefertigt. DIe Standardverglasung bei der Doppelklappe MEGAPHÖNIX ist die Ausführung mit 16 mm Polycarbonat-Platten oder Aluminium-Sandwichplatten. Grundsätzlich können die Hauben jedoch wie beim PHÖNIX ausgeführt werden.

Die Hauben werden entweder über pneumatische Zylinder oder 24V linearantriebe bis in eine 90° Stellung geöffnet und wieder geschlossen. Zudem verriegeln sie sowohl in geöffneter als auch geschlossener Position.

Die Neigung der Hauben zur Horizontalen beträgt 6°. Unsere Hauben werden mit Hilfe von Schlossschrauben an drei stabilen Scharnieren aus Alugussteilen befestigt. Die Dichtigkeit wird mittels Profildichtungen erreicht. Die Gerätemodule sind betriebsfertig vormontiert und geprüft. Alle Hauben-Varianten von roda sind bis zur maximalen Baugröße zulässig.


Verglasungsvariante K2

  • 16 mm Polycarbonat
  • Klar, opal, opak oder softlite
  • Bis Hagelschutzklasse HR5

Verglasungsvariante A1

  • Einschalig Aluminium

Verglasungsvariante A2

  • Doppelwandig Aluminium
  • 20 mm Isolierung

Zubehör

Doppelklappe Megaphönix

Die Doppelklappe MEGAPHÖNIX von roda kann auf Kundenwunsch mit Zubehör ausgestattet werden, welches für den Betreiber weitere effiziente Vorteile bringt.

Kulissenschalldämpfer

Auch bei lärmintensiven Anlagen bietet roda maßgenaue Lösungen. Mit dem Kulissenschalldämpfer ist es möglich auch unter extremen Bedingungen bauliche Anforderungen zu erfüllen und dabei noch höhere Schallschutzwerte zu erreichen. Dabei wird der Kulissenschalldämpfer aus verzinkten Stahlblechrahmen aus mehreren Modulen aufgebaut. Diese werden unter / hinter die natürlichen Be- und Entlüftungsgeräte eingebaut.

  • Optimaler Schallschutz
  • Ideal bei lärmintensiven Anlagen

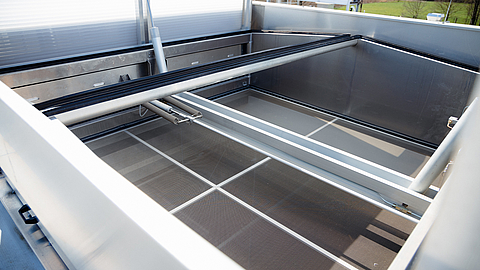

Insektenschutzgitter

In den Mehrzwecklüftern werden die Gitter wahlweise als Schublade integriert oder in die Seitenkästen verbaut, wo sie die für den Brandfall erforderliche, aerodynamisch wirksame Öffnungsfläche nicht beeinträchtigen. In beiden Fällen lassen sie sich im laufenden Betrieb vom Dach aus reinigen. Bei der Umrüstung im Bestand können die Systeme ohne Eingriffe in die Dachhaut installiert werden.

  • Ideal für Industrien mit hohen Hygienevorschriften
  • Einfache Reinigung während des laufenden Betriebs
  • Optional als Schublade
Durchsturzgitter

Stürze durch eine Öffnung im Hallendach sind keine Seltenheit und enden häufig tödlich. Nach Angaben der BG BAU sind rund die Hälfte aller tödlichen Arbeitsunfälle Absturzunfälle. Die Durchsturzsicherheit bei NRWG und Oberlichtern muss nicht nur beim Einbau, sondern auch danach bei auszuführenden Wartungsarbeiten an geöffneten Geräten gewährleistet sein.

  • Gewährleistung der geforderten Durchsturzsicherheit
  • Maximale Größe: 1300 x 2500 mm
  • Maschenweite: 100 x 100 mm
