Doppelklappe Firefighter

Sicherheit durch automatischen Rauchabzug

Der FIREFIGHTER kann neben seiner Funktion als RWA-System zur täglichen Lüftung eingesetzt werden und ist so konstruiert, dass er auch extremen Witterungsbedingungen standhält. Der Einsatzbereich der Doppel- oder Einzelklappe FIREFIGHTER ergibt sich aus der Kombination seiner Eigenschaften und erstreckt sich von der natürlichen Lüftung über automatische Brandlüftung bis zur Raumausleuchtung mit Tageslicht.

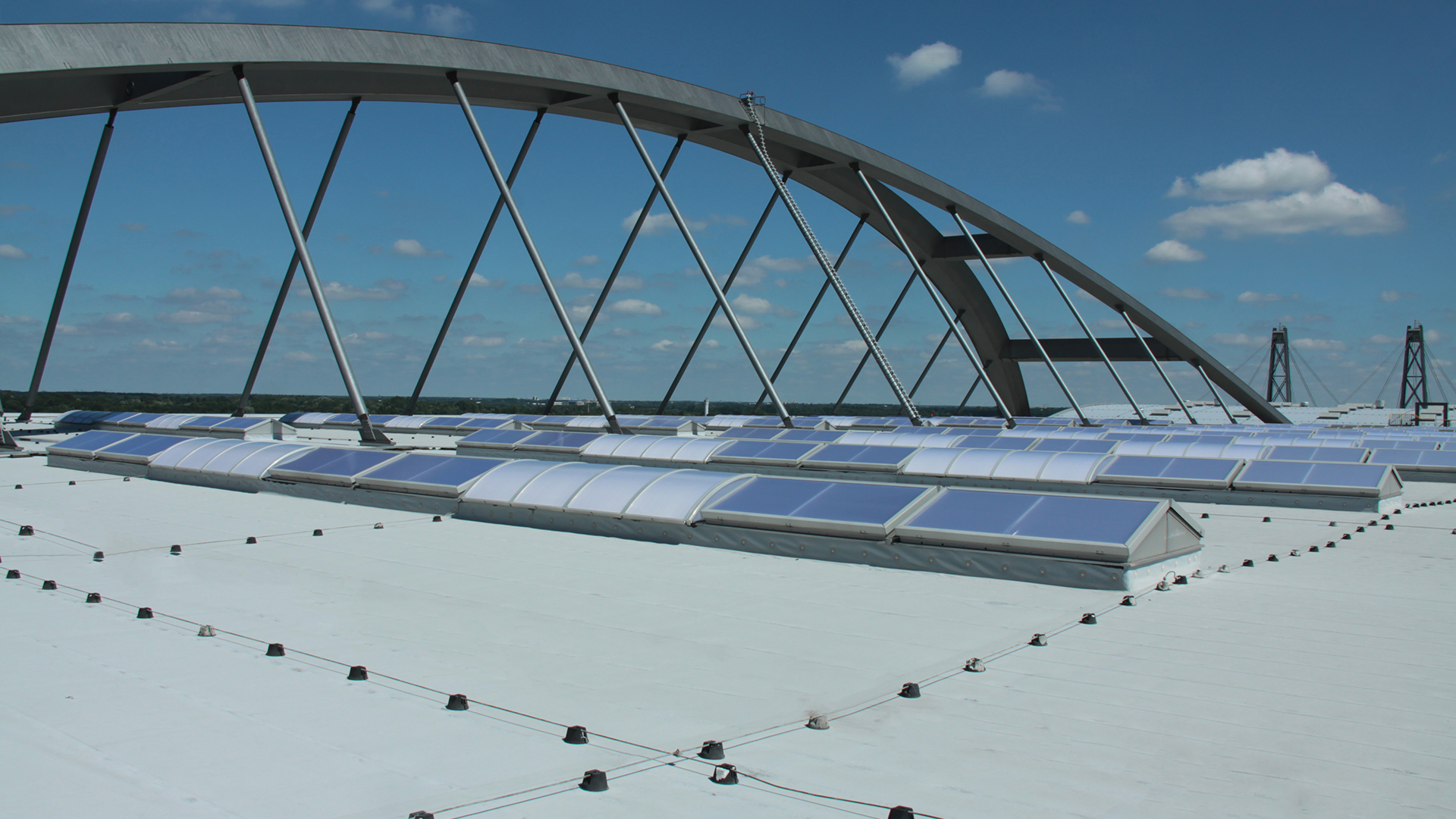

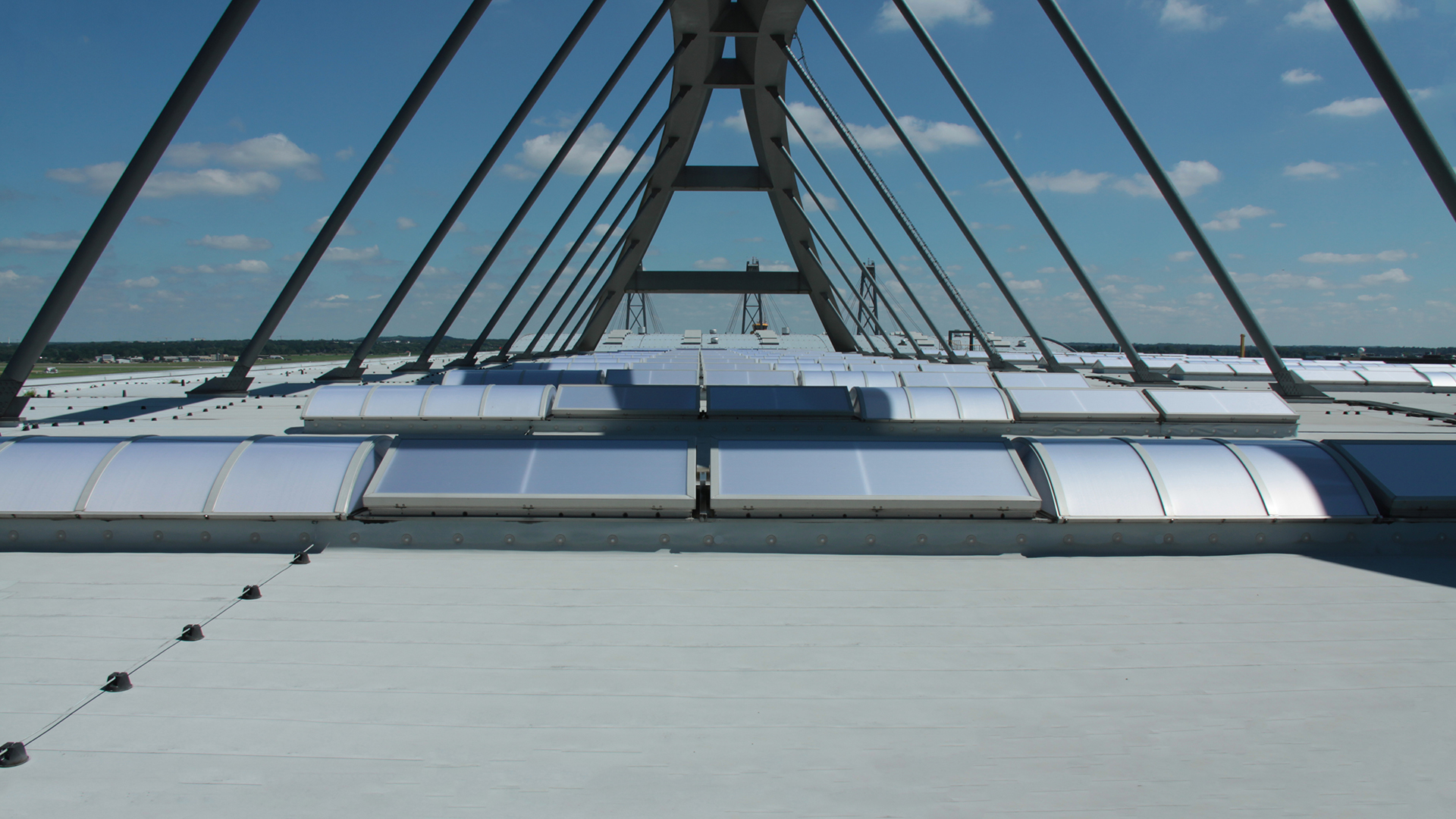

Insbesondere kombiniert mit dem Lichtstraßensystem EUROLIGHT von roda sorgt der FIREFIGHTER für gleichmäßiges Tageslicht, für optimale Luftkonditionen durch natürliche Entlüftung sowie Sicherheit im Brandfall durch rechtzeitige, automatische Brandlüftung.

Einsatzgebiete

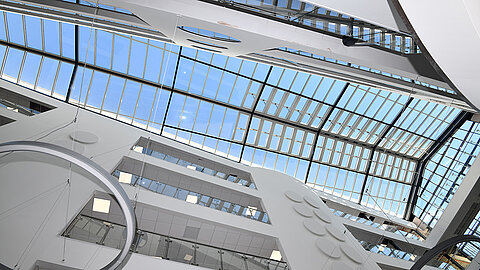

Da der FIREFIGHTER auch mit Glas ausgefacht werden kann, eignet er sich zum Einsatz in öffentlichen Gebäuden, in denen Personen einen freien Blick in den Himmel genießen sollen. Auch die Tatsache, dass Isolierglas bei Regen einen deutlich niedrigeren Lärmpegel aufweist, darf hier als schlagkräftiges Argument für den FIREFIGHTER gewertet werden.

Die hochwertige Ausführung, mit der Möglichkeit sehr hohe Schalldämmwerte zu erreichen, qualifizieren ihn auch für besondere Einsatzzwecke wie Theater oder Kinos.
An das System werden die gleichen Anforderungen gestellt, wie an das Dach selbst, z.B. in Bezug auf Feuchtigkeit, Wärmedämmung, Windkraft, Schneelasten, Schallschutz oder Energieeinsparung. Die Systeme entsprechen in Abhängigkeit von der Ausführung den Anforderungen nach DIN EN 12101-2 und VdS 2159. Die EG-Konformitätserklärung wird zusammen mit dem Produkt ausgeliefert.

Einsatzbereiche

Flachdach

Satteldach

Pultdach

Pultoberlichtband

Satteloberlichtband

Sheddach

Vorteile

Doppelklappe Firefighter

  • Individuelle Anpassung an jedes Bauobjekt für Dachöffnungen bis 4,75m²
  •  Nutzung zur täglichen Lüftung
  • Volllüftung bei Lüftungsstellung 90°
  • Hohe Schalldämmung bis 54 dB (Sonderkonstruktion mit Kulissenschalldämpfer)
  • Herabsetzen der Gefahr von Schwitzwasser durch thermische Trennung nach DIN 4108
  • Prüfung der stabilen Auslegung und der hohen Qualität der verwendeten Materialien durch Dauertests mit 10.000 Öffnungs- und Schließvorgängen
  • Guter aerodynamischer Wirkungsgrad
  • Niedrige U-Werte und geringe Spaltverluste
  • Geeignet für hohe Schnee- und Windsoglasten
  • Lieferung auch mit Dunkelklappe
  • Scharniere aus Alugussteilen
  • Anbindung der Antriebe über teflonbeschichtete Bronzebuchsen und Edelstahlbolzen, somit wartungsfrei
  • Effiziente Abführung des Regenwassers über Mittelrinnen
  • Komplett silikonfreies Gerät mit EPDM-Dichtungen

Technische Details

Doppelklappe Firefighter

AUSFÜHRUNGEN

Den FIREFIGHTER von roda gibt es in den Ausführungen MONO als Einzelklappe und DUO als Doppelklappe mit flachen Hauben und DELTA als Doppelklappe mit Hauben in einer Neigung von 30°. Die Einzel- oder Doppelklappe erhalten Sie optional in thermisch getrennter Ausführung nach DIN 4108, die durch eingewalzte Polyamidstege erfolgt. Der FIREFIGHTER kann neben Aluminium und PC-Mehrstehplatten auch mit Isolierglas ausgefacht werden. Rahmen und Haubenrahmen bestehen dabei aus stranggepresstem Aluminium der Legierung AlMg Si05.
Das Öffnen und Schließen der Hauben erfolgt mittels Druckluft über zwei Pneumatikzylinder mit Endlagenverriegelung in beiden Positionen. Vulkanisierte EPDM-Profildichtungen stellen die Dichtigkeit sicher. Unsere Produkte werden auf Ihren Wunsch angefertigt und können ganz an die Gegebenheiten vor Ort angepasst werden.

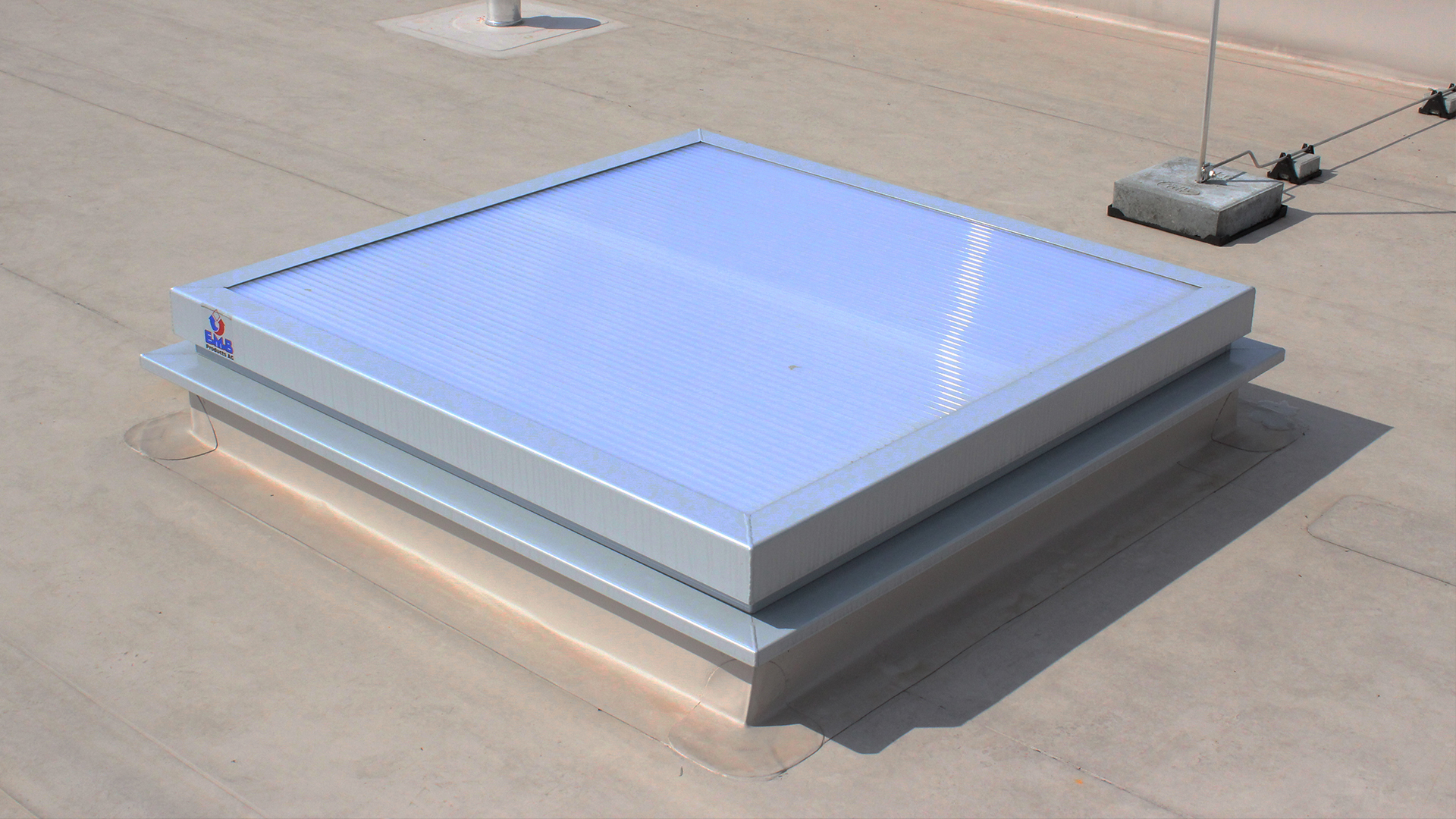

FIREFIGHTER MONO
  • Einzelklappensystem mit flacher Haube
  • Variante 22: nicht thermisch getrennt
  • Variante 33: thermisch getrennt
  • Ideal für Sattel- und Sheddächer
FIREFIGHTER DUO
  • Doppelklappensystem mit flachen Hauben
  • Variante 22: nicht thermisch getrennt
  • Variante 33: thermisch getrennt
FIREFIGHTER DELTA
  • Doppelklappensystem mit Hauben in einer Neigung von 30°
  • Thermisch getrennt
  • Optimaler Wasserablauf durch Neigung seiner Flügel

GRÖßE

Unsere Geräte werden auf Kundenwunsch gefertigt und können individuell an jedes Bauobjekt angepasst werden. Die Herstellung des FIREFIGHTER ist in allen Längen- und Breitenabmessungen von 1000 x 1000 mm bis zu einer Größe von 1900 x 2500 mm möglich. In den einzelnen Ausführungen sind die Längen- und Breitenabmessungen bis zu den folgenden Größen möglich:

FIREFIGHTER MONO
  • Bei pneumatischer Ansteuerung: Von 500 x 1000 mm bis 950 x 2500 mm
  • Bei elektrischer Ansteuerung: Von 500 x 1000 mm bis 875 x 2500 mm

FIREFIGHTER DUO
  • Bei pneumatischer Ansteuerung: Von 1000 x 1000 mm bis 1900 x 2500 mm
  • Bei elektrischer Ansteuerung: Von 1000 x 1000 mm bis 1749 x 2500 mm

FIREFIGHTER DELTA
  • Bei pneumatischer und elektrischer Ansteuerung: Von 1000 x 1000 mm bis 1500 x 2500 mm

Des Weiteren kann je nach Örtlichkeit und Anforderungen zwischen verschiedenen Ausführungen die geeignete ausgewählt werden. Besonders in Bezug auf verschiedene:

Haubenausführungen

Die Einzelklappe FIREFIGHTER MONO und die Doppelklappe DUO von roda sind als nicht thermisch getrennte Variante 22 oder als thermisch getrennte Variante 33 erhältlich.

Haubenausführungen für Variante 22
  • PC-HKP-16mm-Polycarbonat klar (auf Wunsch mit Lumira™-Isolierung), opal, opak oder softlite
  • Verschiedene VSG- und Sondergläser auf Anfrage (Brandschutzklasse A1)
  •  A2 – doppelwandig Aluminium (50 mm isoliert)

Haubenausführungen für Variante 33
  • PC-HKP-16mm-Polycarbonat klar (auf Wunsch mit Lumira™-Isolierung), opal, opak oder softlite
  • Verschiedene VSG- und Sondergläser auf Anfrage (Brandschutzklasse A1)
  • A2 – doppelwandig Aluminium (50 mm oder 70 mm isoliert)


VERGLASUNGSVARIANTEN

  • PC 16 mm Polycarbonat klar (auf Wunsch mit Lumira™-Isolierung), opal, opak oder softlite
  • Verschiedene VSG- und Sondergläser auf Anfrage (Brandschutzklasse A1)
  • Doppelwandig Aluminium 50 mm isoliert oder 70 mm isoliert (thermisch getrennt)
  • Mehrwandige Kombination Alu/Stahl/Alu mit 70 mm Isolation zum Schallschutz
  • Verglasungen bis PC 32 mm Polycarbonat in verschiedenen Ausführungen möglich


Zubehör

Doppelklappe Firefighter

Die Doppelklappe FIREFIGHTER von roda kann auf Kundenwunsch mit Zubehör ausgestattet werden, welches für den Betreiber weitere effiziente Vorteile bringt.

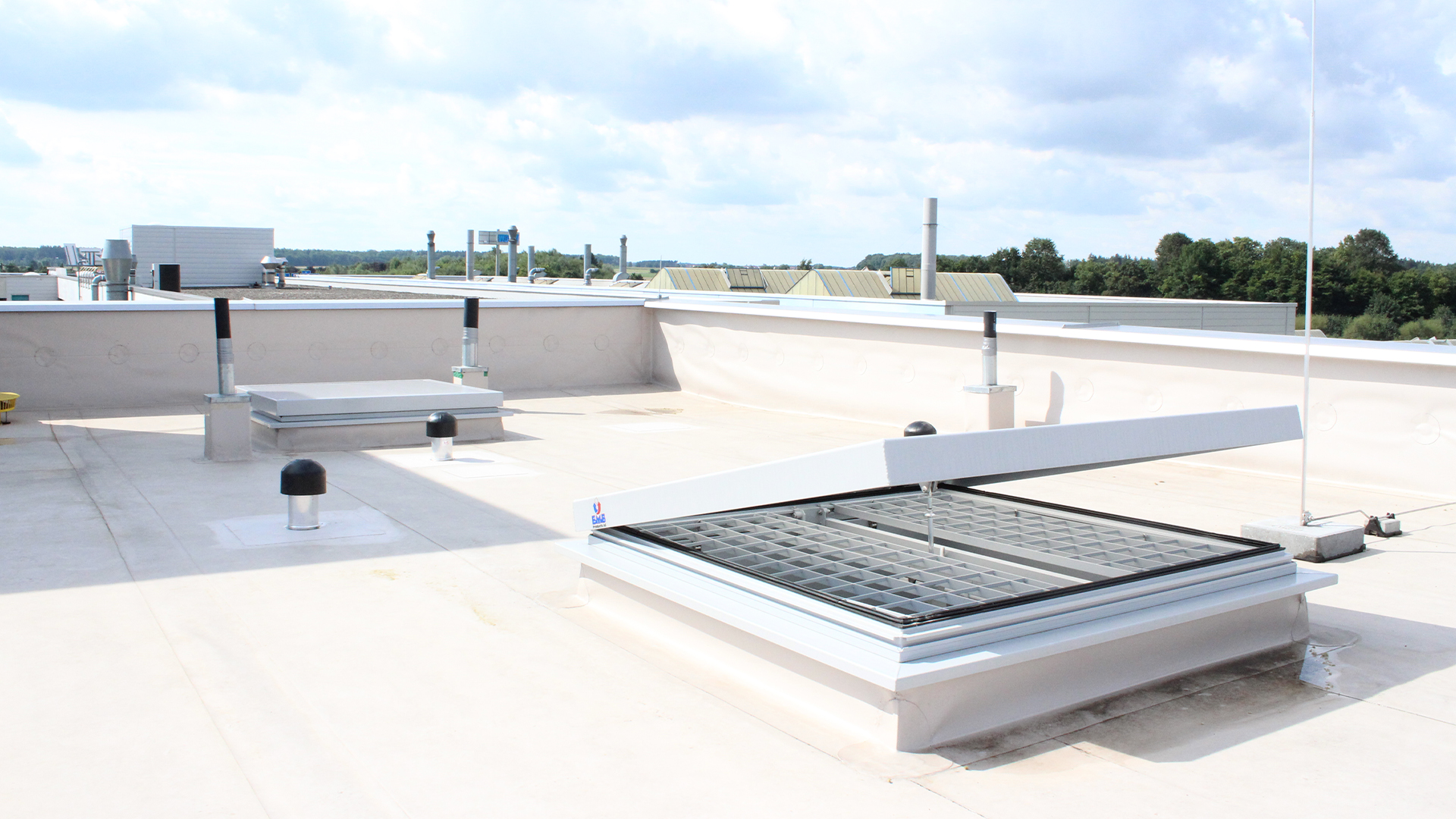

Durchsturzgitter
  • Gewährleistung der geforderten Durchsturzsicherheit
  • Maximale Größe: 1300 x 2500 mm
  • Maschenweite: 100 x 100 mm

Insektenschutzgitter
  • Ideal für Industrien mit hohen Hygienevorschriften
  • Einfache Reinigung während des laufenden Betriebs
  • Optional als Schublade

Blendschutz
  • Vermeidung von Blendeffekten
  • Material: Aluminium
  • Materialstärke: 0,6 mm
  • Wabengröße: 15 x 15 mm
  • Steghöhe: 30 mm
  • Abblendwinkel von 63°
