Smokejet

Natürliche Lüftung und RWA vereint

Der SMOKEJET ist ein Jalousie-Lüfter, der neben seiner Funktion als RWA-Anlage als natürlich wirkendes Lüftungsgerät eingesetzt werden kann. Er nutzt die Vorteile eines Rauch- und Wärmeabzugsgeräts und sorgt zudem für einen natürlichen Luftaustausch und Tageslicht in Gebäuden.
Dazu nutzt das Lüftungs- und natürliche Rauchabzugsgerät SMOKEJET den thermischen Auftrieb im Gebäude in Abhängigkeit von Druck- und respektive Temperaturdifferenz zur natürlichen Lüftung bzw. zur natürlichen Entrauchung im Brandfall. Eine witterungsunabhängige tägliche Lüftung erfolgt über Regensensorautomatik. Im Brandfall öffnet SMOKEJET automatisch über ein thermisches Auslösegerät (TAG) oder die Brandmeldeanlage.
Bedingt durch seine hohe Stabilität, sein geringes Gewicht und die umfassenden Einsatzmöglichkeiten wird der roda Jalousie-Lüfter SMOKEJET von Architekten und Bauherren stets geschätzt.

Brandschutz – für Ihre Sicherheit
Egal ob im Industriebereich oder im Bürogebäude - in der heutigen Zeit werden überwiegend Materialien verwendet, die bei der Verbrennung giftige Gase freisetzen.
Der Jalousie-Lüfter SMOKEJET ist mit einem automatischen thermischen Auslösemechanismus ausgerüstet. Bei Erreichen der Auslösetemperatur im Brandfall öffnet sich das Gerät unabhängig von allen anderen Funktionen. Der roda SMOKEJET funktioniert gleichermaßen über Rauchmelderimpuls und Brandmeldezentrale.

Natürliche Be- und Entlüftung ohne Energieverlust
Gerade in den Sommermonaten kommt es in industriellen Fertigungshallen oft zu Produktionsausfällen durch Wärmestau und verbrauchter, schlechter Luft. Der Jalousie-Lüfter SMOKEJET sorgt für kostenlose und geräuschlose Entlüftung ohne zusätzlichen Energieaufwand. Je höher die innere Wärmelast ist, desto effektiver ist die Lüftungswirkung. Die natürliche Lüftung des SMOKEJET regelt sich selbst über die vorherrschende Temperaturdifferenz – ganz ohne zusätzliche Steuerung.

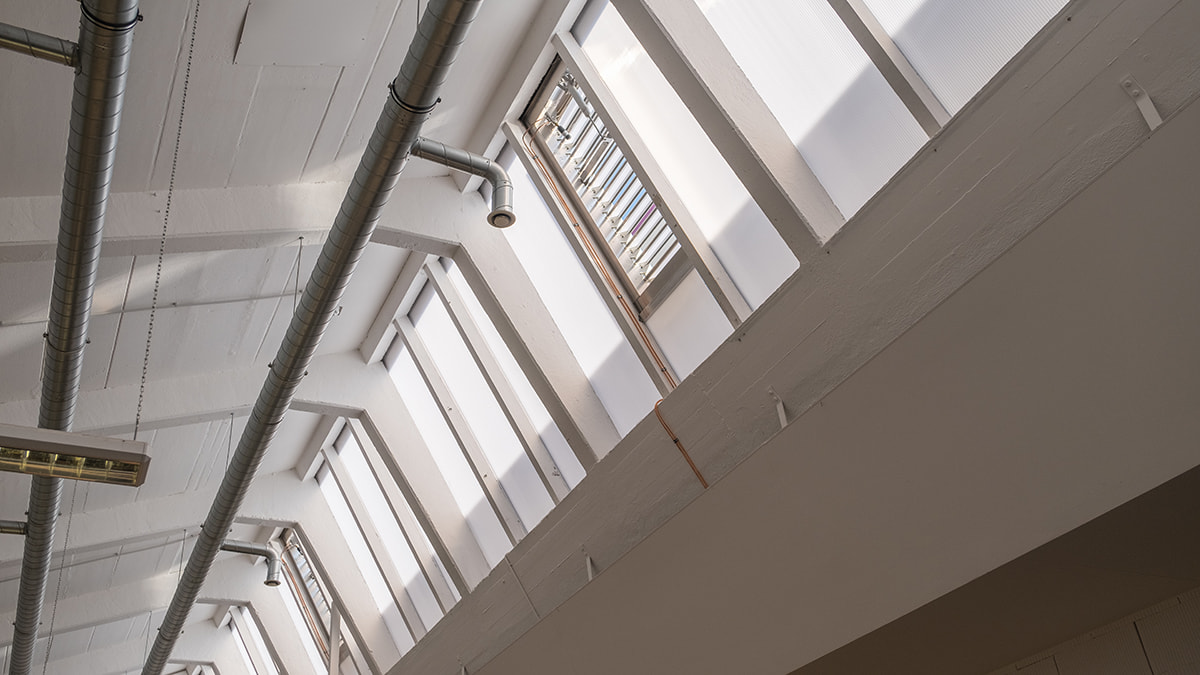

Natürliche Tageslichtausleuchtung

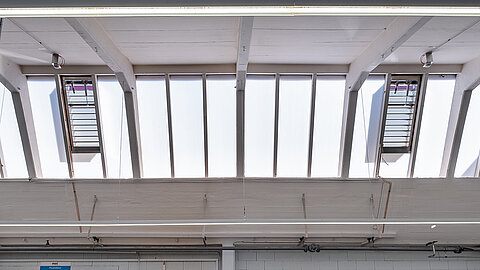

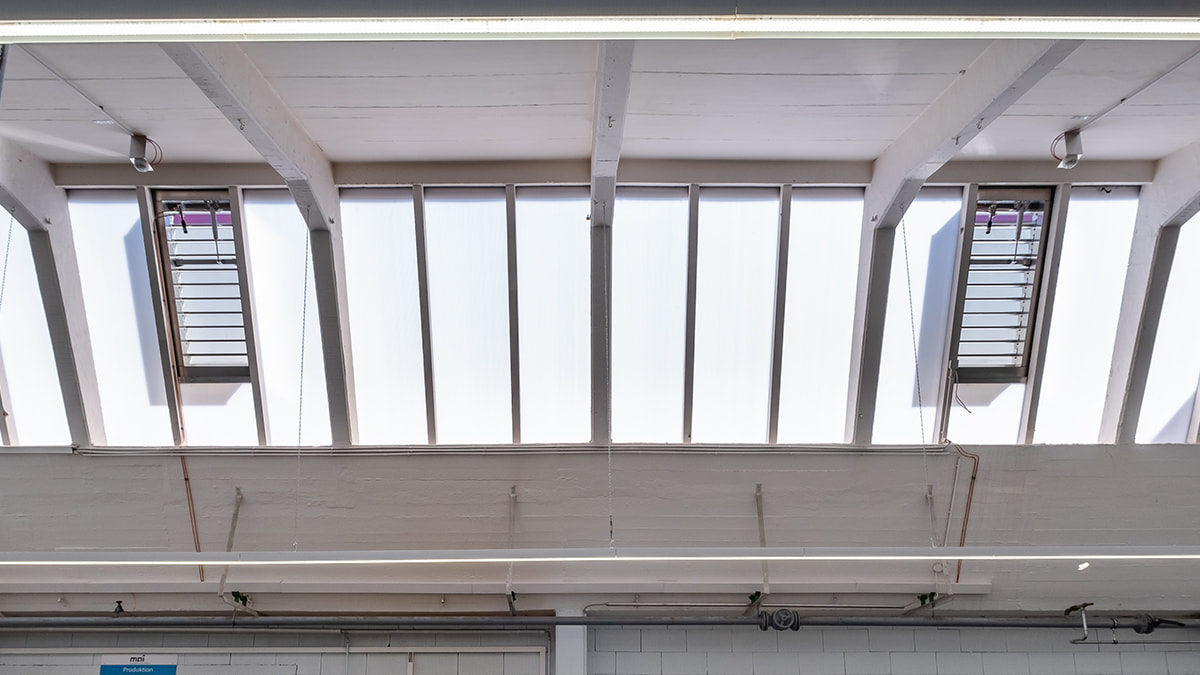

Durch die transparenten Lamellen des Jalousie-Lüfter SMOKEJET fällt selbst in geschlossener Stellung natürliches Tageslicht in das Gebäude. Dies spart einerseits Beleuchtungskosten und wirkt sich anderseits positiv auf die Motivation der Beschäftigten aus. So unterstützt SMOKEJET durch die aktive Energieeinsparung die Amortisation der Anlage.

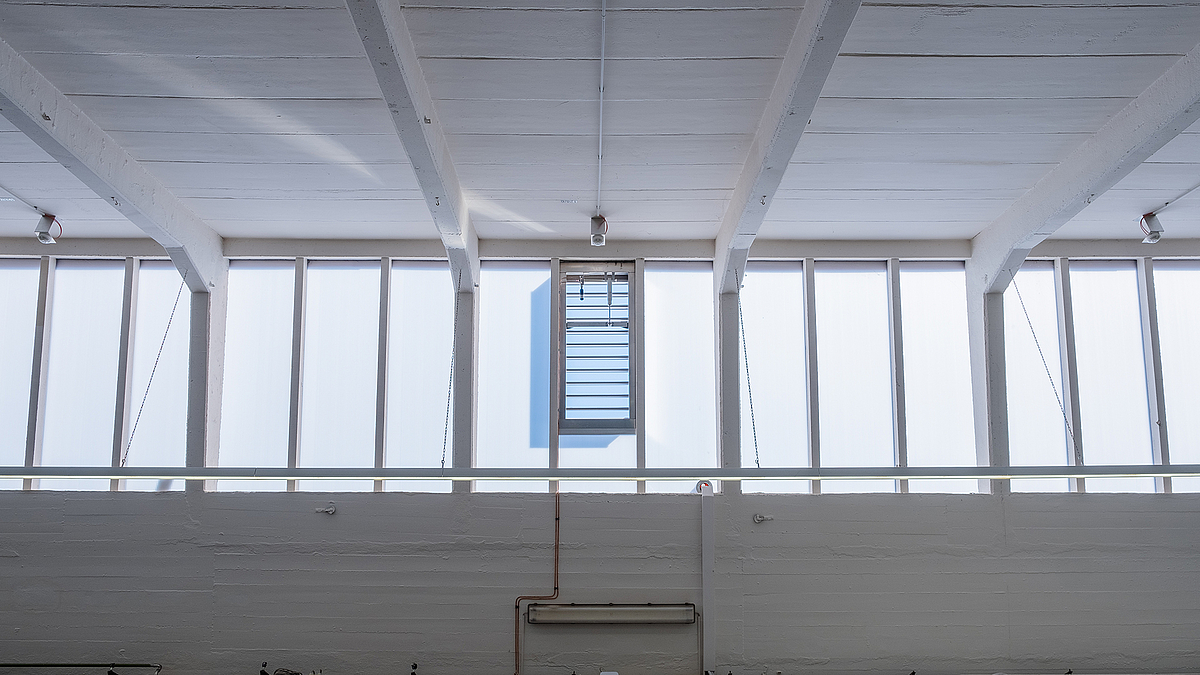

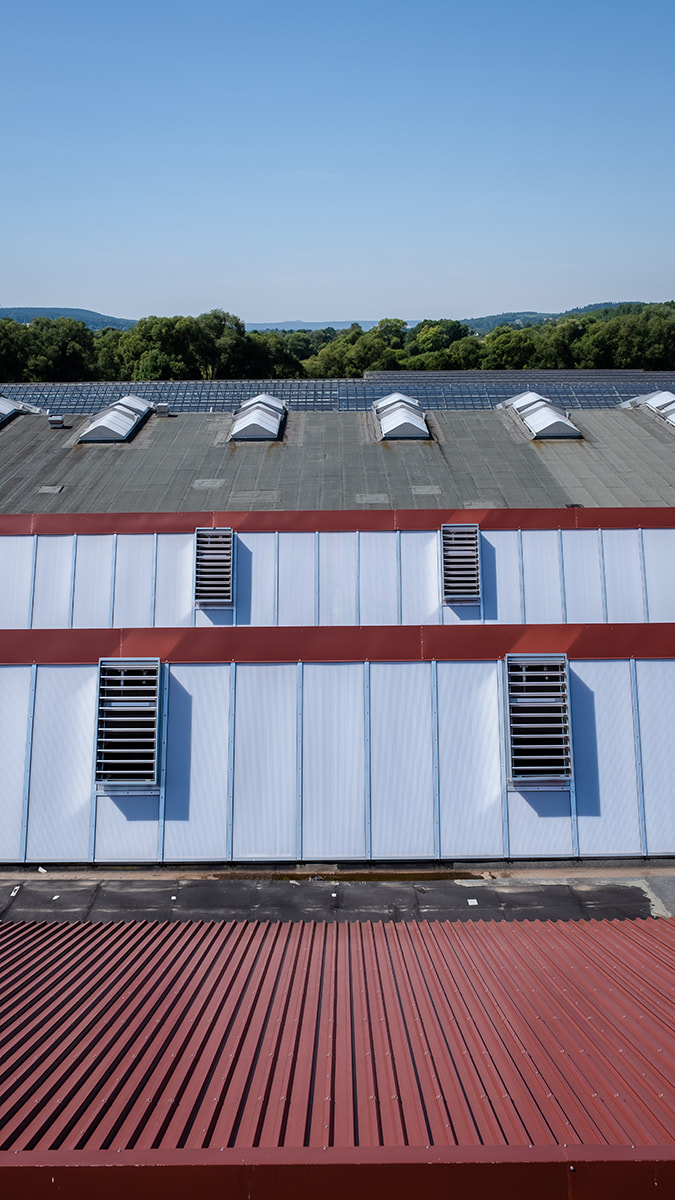

SMOKEJET als Wand-RWA oder als Zuluft-Jalousie
Der roda SMOKEJET bietet eine Vielzahl an Einbaumöglichkeiten im Dach kann jedoch ebenso in beliebigen Wandkonstruktion für die benötigte Zuluft sorgen. Da ohne Zuluft keine beziehungsweise nur eine unzureichende Gesamtlüftung gewährleistet werden kann, ist die Verwendung von Zuluftsysteme an von großer Bedeutung. Ob im Lüftungsfall oder im Brandfall, ist die Zuführung von Frischluft im unteren Bereich des Gebäudes am effektivsten. Im Ernstfall unterstützt der Jalousie-Lüfter SMOKEJET durch die nachströmende Zuluft den Abzug der gefährlichen Brandgase und fördert die Bildung einer bodennahen, raucharmen Luftschicht. Zudem werden die in der Nähe des Brandherdes befindlichen Materialien gleichzeitig gekühlt.

Der Jalousie-Lüfter SMOKEJET wird in industriellen, gewerblichen und kommunalen Gebäuden eingesetzt.

Der SMOKEJET entspricht in Abhängigkeit von der Ausführung den Anforderungen nach DIN EN 12101-2 und VdS 2159. Die EG-Konformitätserklärung wird zusammen mit dem Produkt überreicht.

Broschüre jetzt downloaden!

Einsatzbereiche

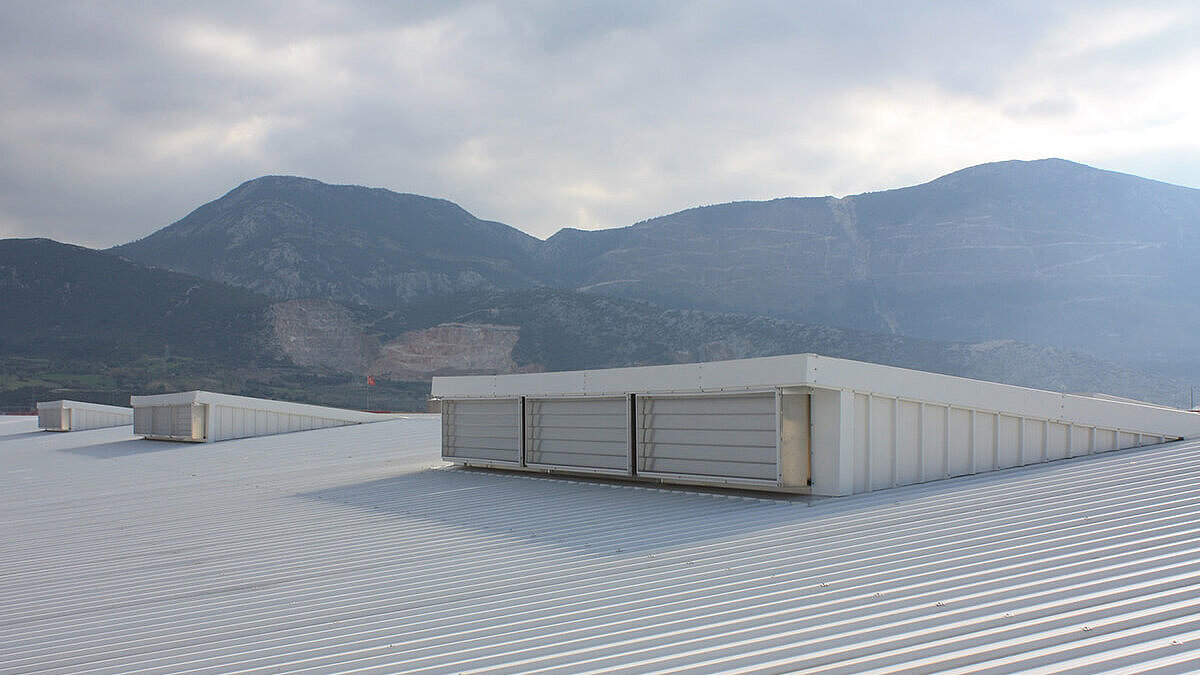

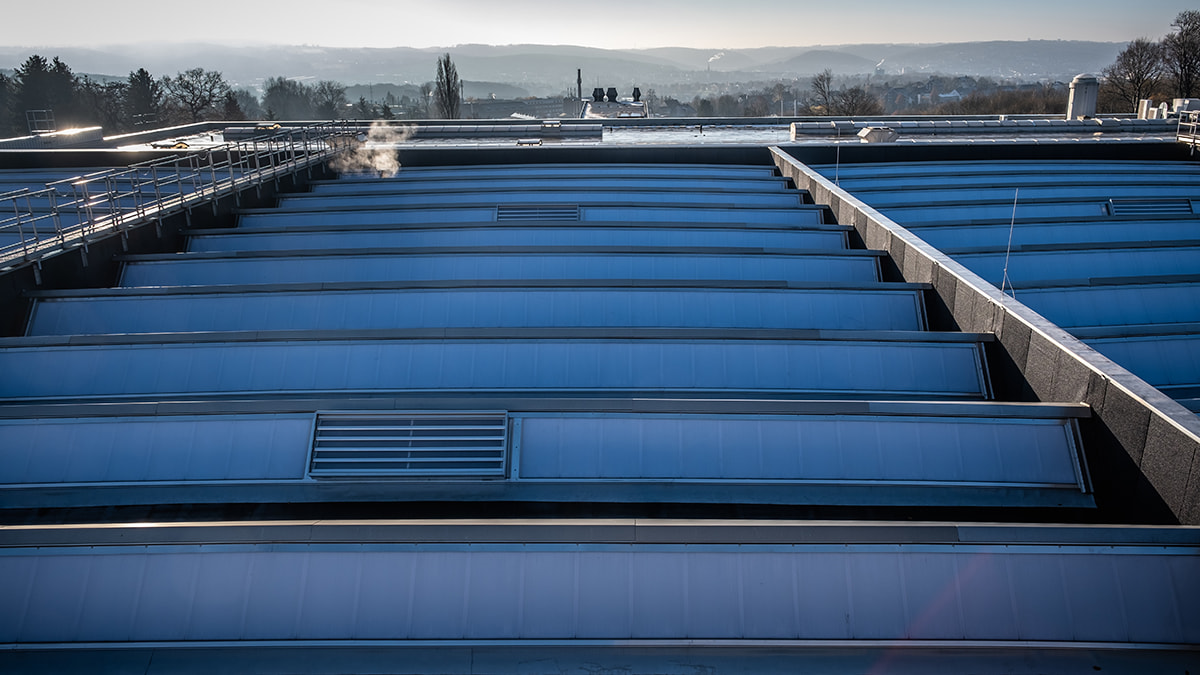

Flachdach

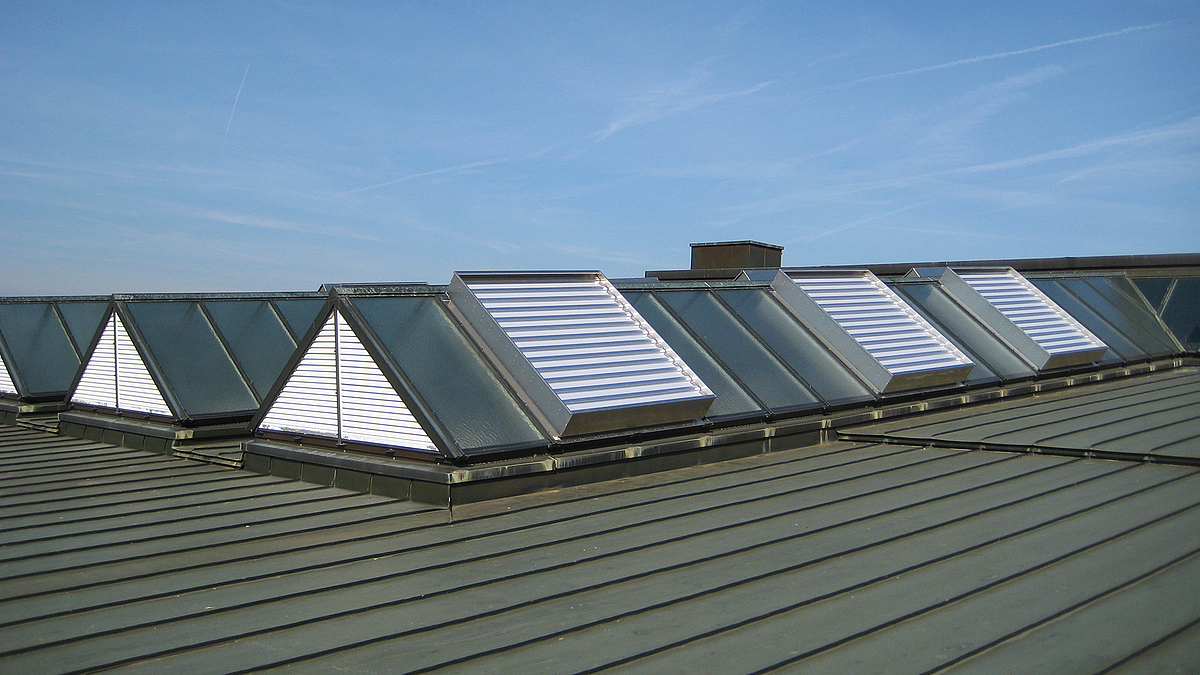

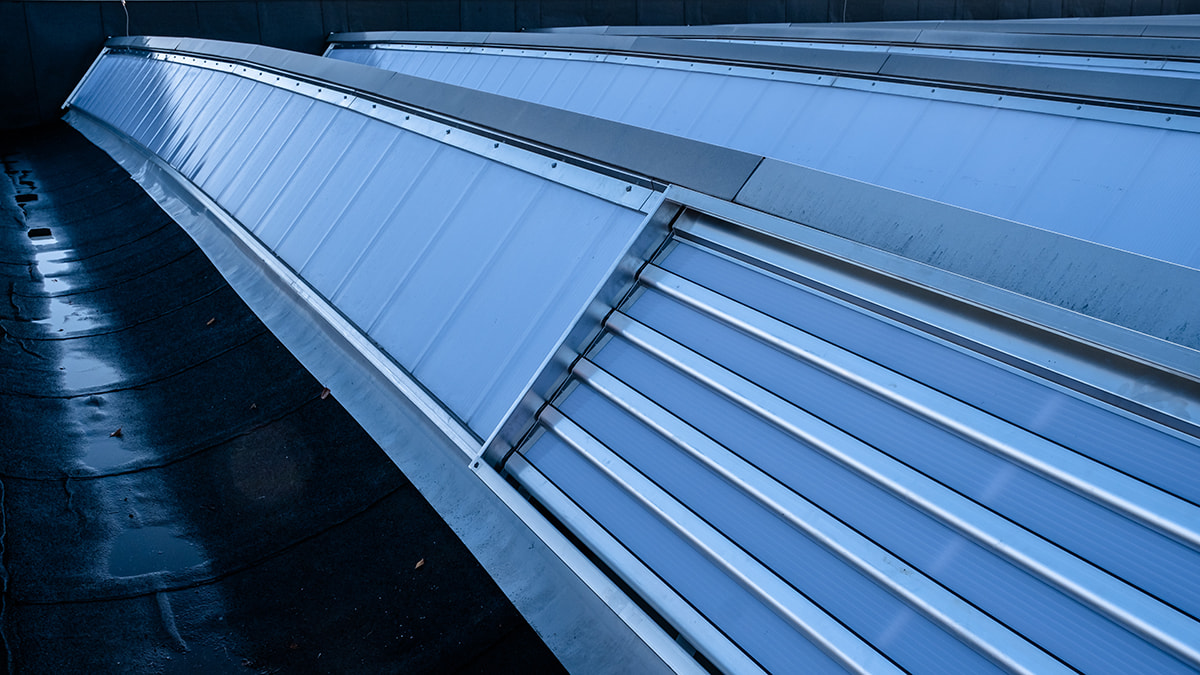

Satteloberlichtband

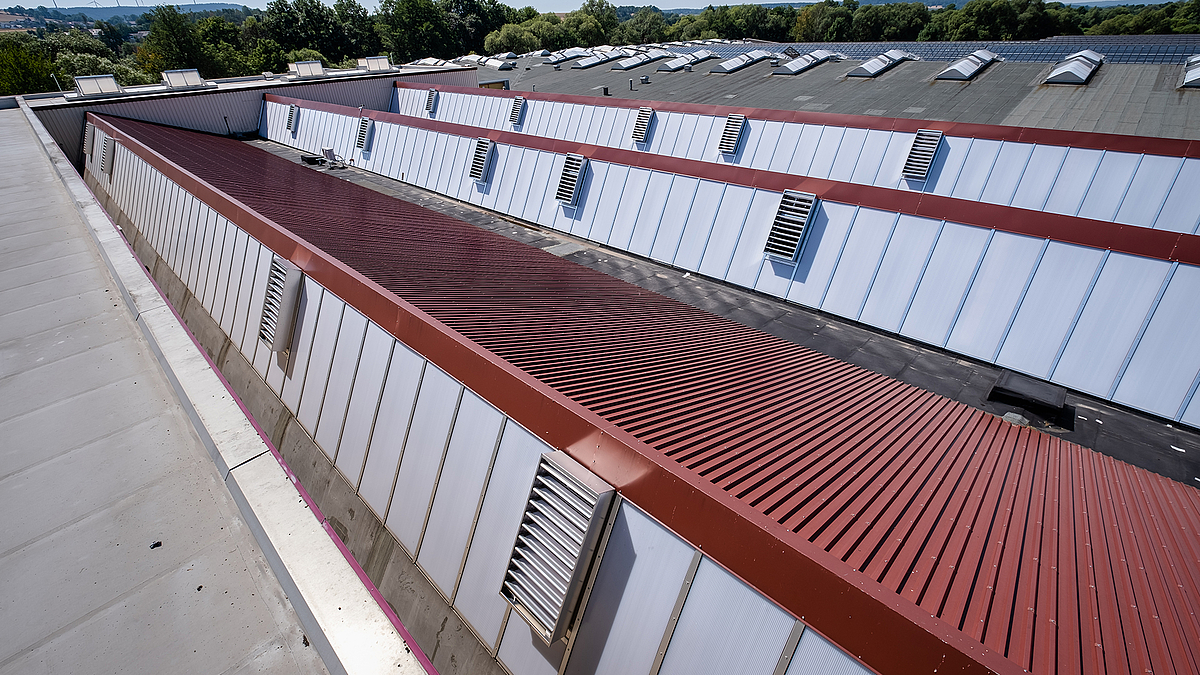

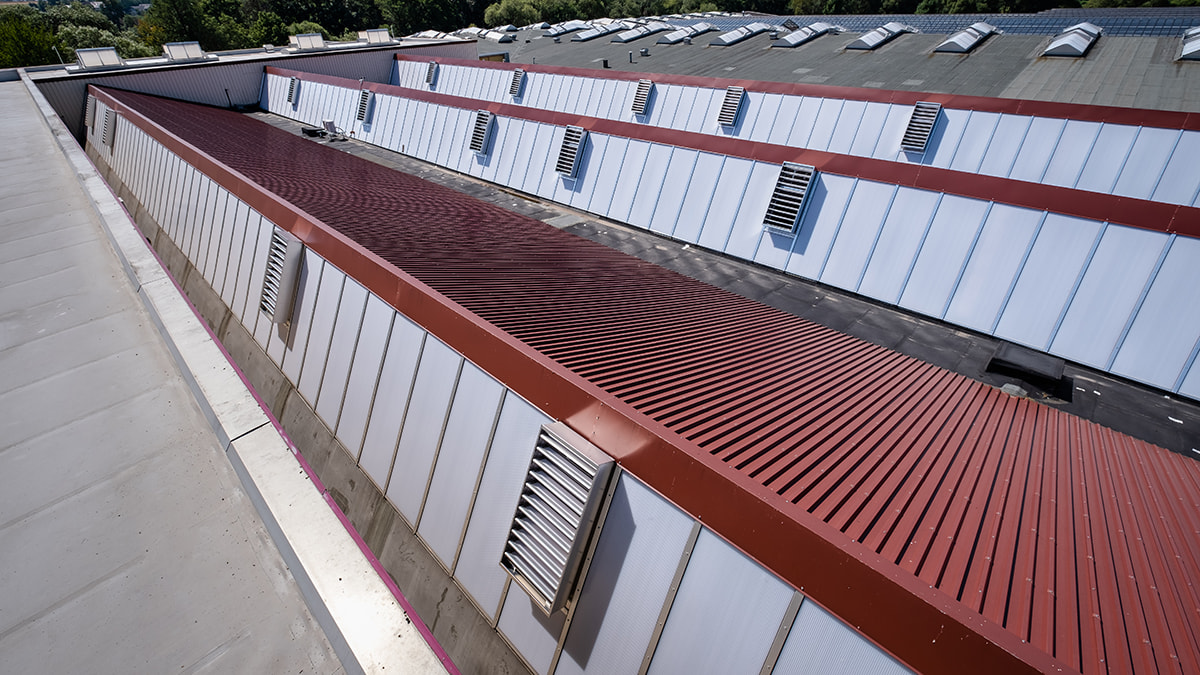

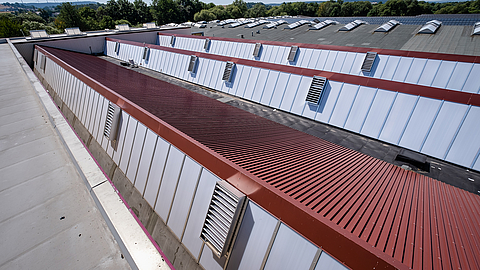

Sheddach

Tonnenoberlichtband

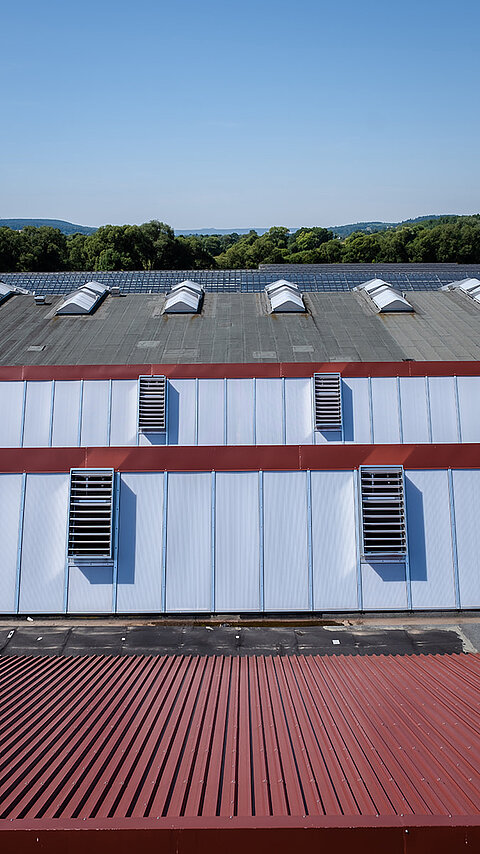

Fassade

Vorteile

Lamellen Lüfter Smokejet

  • Individuelle Anpassung an jede Dachöffnung bis 5,71m²
  • Nutzung zur täglichen Lüftung
  • Natürliche Tageslichtausleuchtung, blendfrei bei Einsatz von PC softlite
  • Volllüftung bei Lamellenstellung 90°
  • Ideale Eignung für Sheddächer, sowie Dächer mit einer Neigung von 30° bis 90°
  • Ideale Eignung für Wandkonstruktionen
  • Guter aerodynamischer Wirkungsgrad
  • Einfache Montage
  • Nur ein Antrieb je Gerät erforderlich
  • Einbau des pneumatischen oder elektrischen Antriebs komplett im Rahmen
  • Abfuhr des Regenwassers durch integrierte Regenrinnen in seitliche Ablaufrinnen
  • Baustoffklasse A1 (in entsprechender Ausführung)
  • Hagel- und Durchsturzsicherung nach Herstellerangaben
  • Korrosionsbeständigkeit
  • Alterungsbeständigkeit
  • Funktionalität im Dauertest mit 10.000 Öffnungsvorgängen
  • Verwendung von maßgenauen Gussteilen für sämtliche Konsolen
  • Bohrlochfreie Sockelanbindung über Spannverschlüsse
  • Individuelle Farbgebung nach Kundenwunsch
  • Produkt ist recycelbar und frei von schädlichen Materialien

Technische Details

Lamellen Lüfter Smokejet

AUSFÜHRUNGEN

Der SMOKEJET besteht aus einer Aluminium-Rahmenkonstruktion der Legierung AlMg3 und einer der Baugröße entsprechenden Anzahl an schwenkbaren, aerodynamisch geformten Lamellen. Bei der Ausfachung der Lamellen wählen Sie zwischen Aluminium, Glas und PC. Das Öffnen und Schließen der Lamellen erfolgt mit Hilfe eines innen liegenden Pneumatikzylinders oder Stellmotors. Die Lamellen-Drehpunkte sind aus Aluminium gefertigt und in UV-beständigen Nylonbuchsen gelagert. Mit Dichtbürsten bzw. EPDM-Dichtungen wird das Abströmen von Warmluft auf ein Minimum reduziert.

Lamellenausführungen

In Abhängigkeit des Einsatzgebietes stehen für den Jalousie-Lüfter SMOKEJET folgende Lamellenvarianten zur Verfügung:

A1

  • Einschalige Aluminium-Lamelle

A2

  • Doppelschalige Aluminium-Lamelle

PC

  •  Polycarbonat-Lamelle

GL

  • Einschalige VSG-Lamelle

Öffnungsmechanismus-Ausführungen

Pneumatisch betriebener Öffnungsmechanismus im Brandfall
  • Automatisch über ein Thermovorrangventil (TVV) und angeschlossener CO2 -Kartusche
  • Automatisch über Brandmeldezentrale ausgelöst durch Feuermelder
  • Manuell über Brandmeldezentrale ausgelöst durch RWA-Taster

Elektrisch betriebener Öffnungsmechanismus im Brandfall
  • Automatisch über Brandmeldezentrale mit Pufferakkus
  • Automatisch über Brandmeldezentrale ausgelöst durch Feuermelder
  • Manuell über Brandmeldezentrale ausgelöst durch RWA-Taster

Öffnungsmechanismus zur täglichen Nutzung

Über bauseitiges Druckluftnetz und Lüftungsschaltkasten (bei Pneumatik) oder RWA-Zentrale (bei 24V Stellmotoren) durch:

  • Lüftungsschaltkasten
  • Taster
  • Zeitschaltuhr zur Nachtauskühlung (optional)
  • Wind- und Regensensor zum Schlechtwetterschutz (optional)

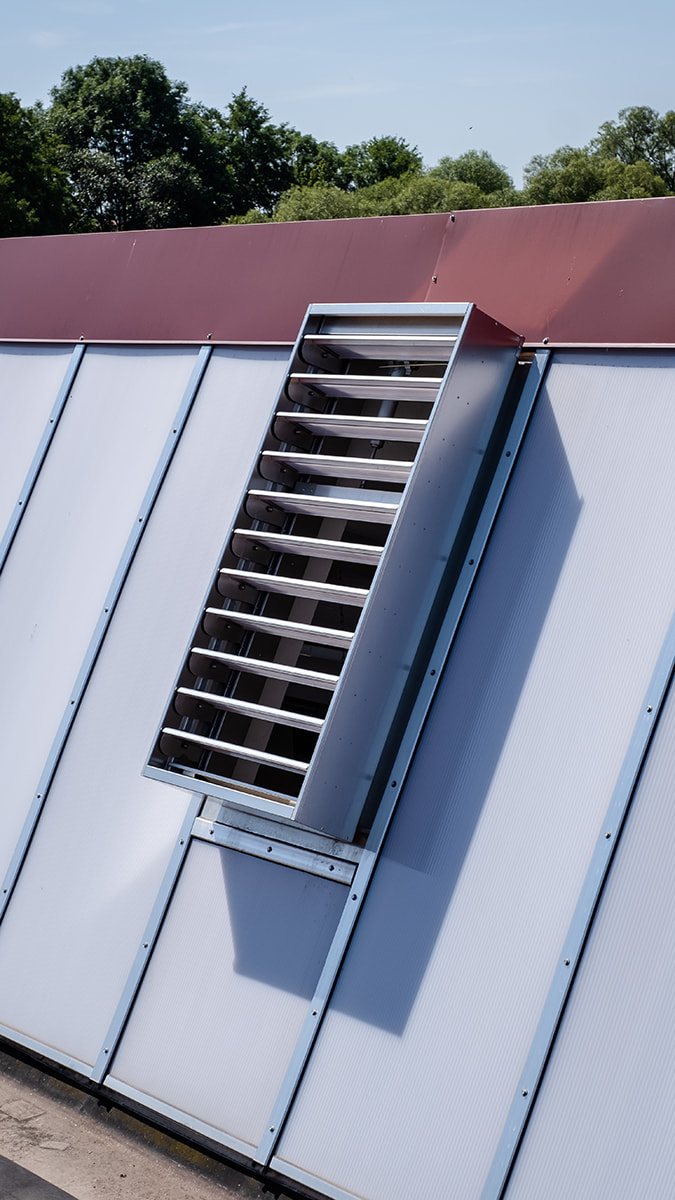

1 - Lamellen Lüfter SMOKEJET

2 - Mit Hilfe eines Regensensors kann eine wettergeschützte Lüftung erfolgen. Die Lamellen schließen beim Auftreten von Feuchtigkeit automatisch.

3 - Regenmeldesystem bestehend aus Regensensor und Auswertestation.

4 - Pneumatik-Schaltschrank für Auf-Zu-Steuerung von Universaljalousien. Mit Anschlussmöglichkeiten für Regensensor-Automatik und Feuernot-Alarmkasten.

GRÖßE

Die Herstellung der Geräte ist in allen Längenabmessungen und definierter Breitenabmessung von 576x705 mm bis 1926x2966 mm möglich. Dabei ergibt sich die Gerätebreite aus der Rahmenbreite (40 mm) und der Breite der einzelnen Lamellen (133 mm). (Gerätebreite = Anzahl der Lamellen x 133 mm + 40 mm)
Des Weiteren kann je nach Örtlichkeit und Anforderungen zwischen verschiedenen Ausführungen die geeignete ausgewählt werden:

  • Sockelanbindungen (EUROZARGE/ EUROSOCKEL)
  • verschiedene Flanschausführungen

Montage

Durch das geringe Gewicht sowie durch angepasste Abmessungen und Flanschausführungen ist eine einfache Montage in alle gängigen Dach- und Wandkonstruktionen möglich.

Zubehör

Lamellen Lüfter Smokejet

Zudem kann das Lüftungs- und Rauchabzugsgerät SMOKEJET auf Kundenwunsch mit weiterem Zubehör ausgestattet werden, welches für den Betreiber effektive Vorteile mit sich bringt.

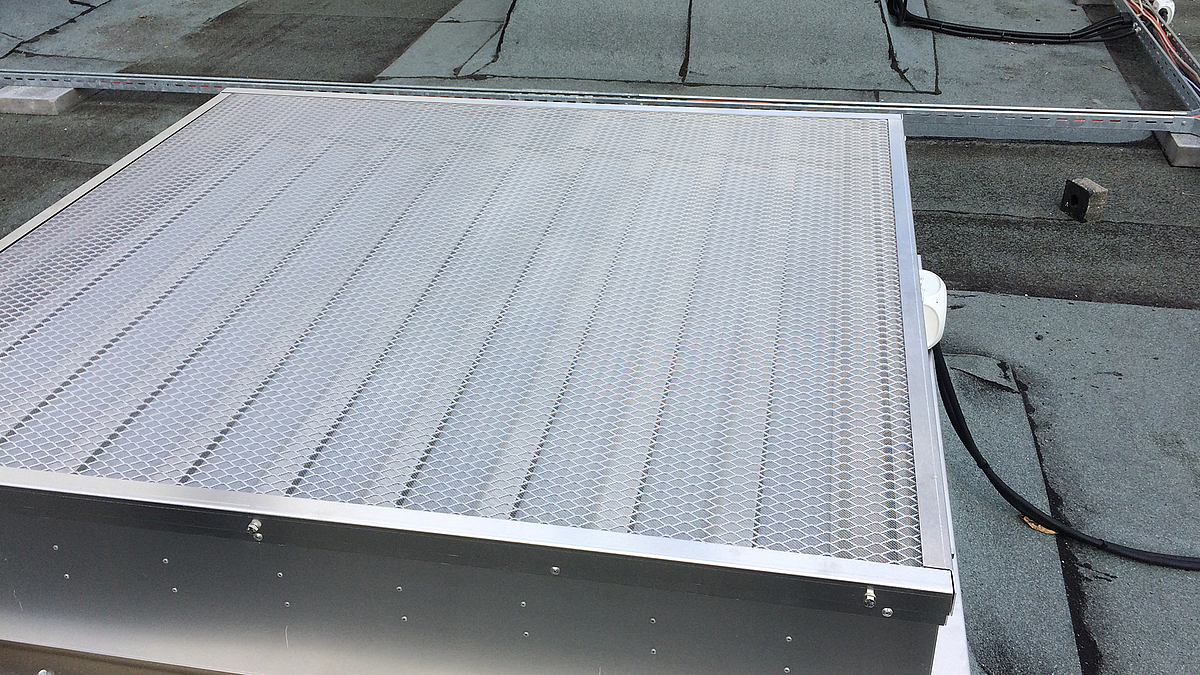

    Insektenschutzgitter
    • Ideal für Industrien mit hohen Hygienevorschriften
    • Einfache Reinigung während des laufenden Betriebs
    • Optional als Schublade
    • Keine Auswirkung auf Lüftungsleistung
